Знаки маркировочные №1 (буквы 5мм) ЭЛИТЕСТ

Комплект маркировочных знаков ЭЛИТЕСТ № 1 (буквы кириллица) предназначен для разметки и обозначения радиографических снимков. Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843–79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

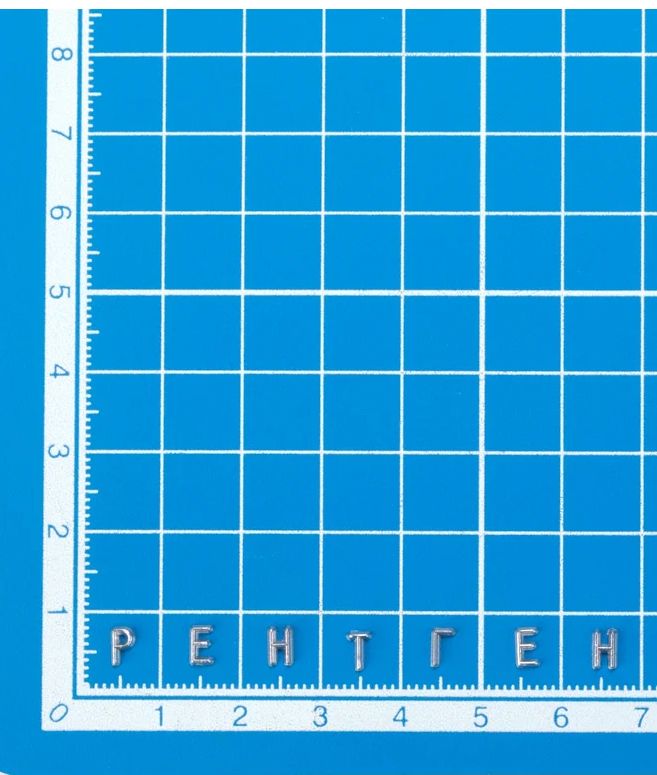

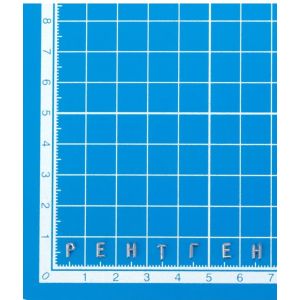

Параметры маркировочных знаков ЭЛИТЕСТ № 1 (буквы кириллица):

высота — 5 ± 0,3 мм;
ширина — 3,2 ± 0,4 мм;
толщина — 1 ± 0,2 мм.

Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

В комплект входят пеналы для маркировочных знаков. Каждый пенал имеет 5 ячеек, в которые можно поместить в определенной последовательности до 5 знаков. Пенал с набранным цифровым обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.

Технические характеристики

Тип дефектоскопии Рентгенодефектоскопия
Чехол/сумка в комплекте есть
ГОСТ 15843-79
Вес нетто 0.2 кг
Габариты без упаковки 155 × 143 × 38 мм

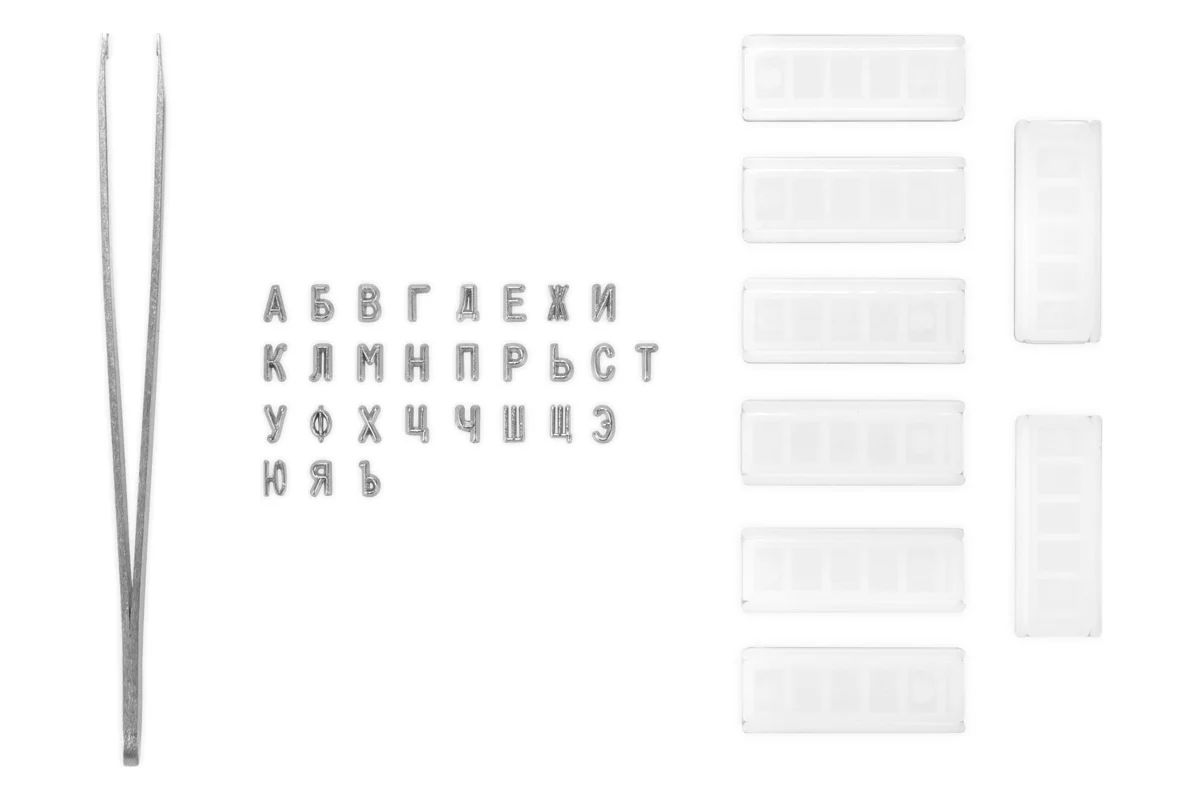

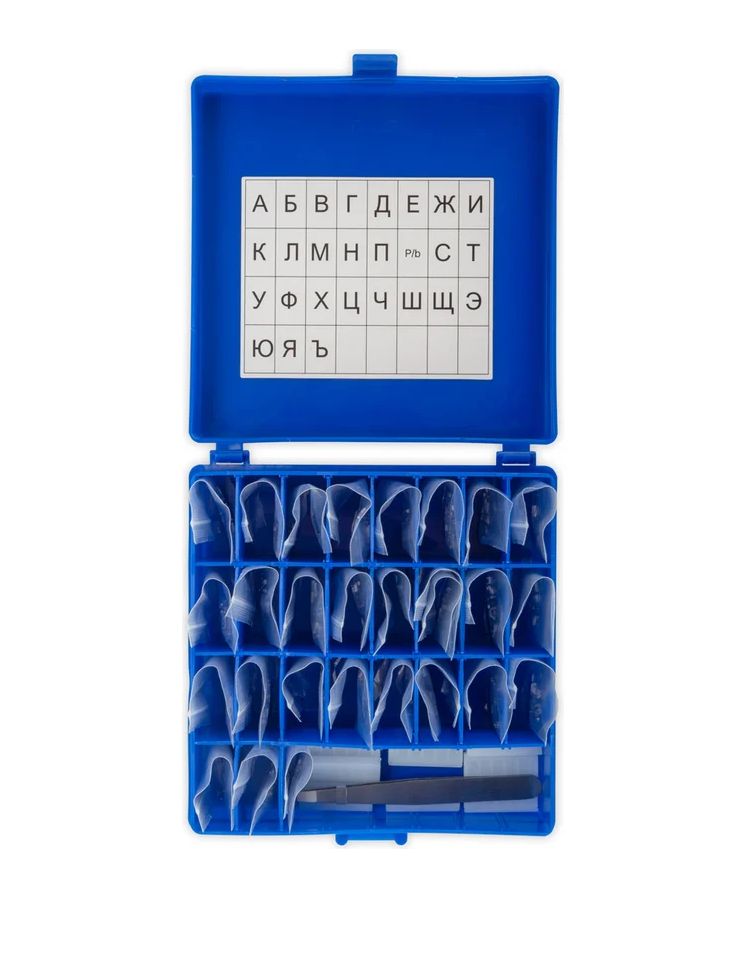

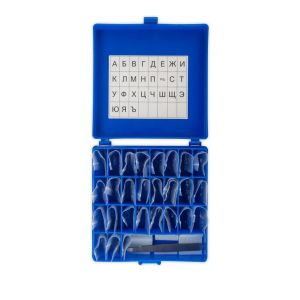

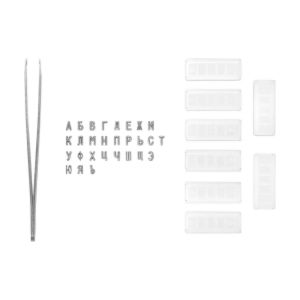

Комплектация

буквы А, Б, В, Г, Д, Е, Ж, И, К, Л, М, Н, П, С, Т, У, Ф, Х, Ц, Ч, Ш, Щ, Э, Ю, Я, Ъ — по 20 шт. каждая
буква Р — 10 шт.
буква Ь — 10 шт.
Пеналы для маркировочных знаков — 8 шт.
Пинцет — 1 шт.

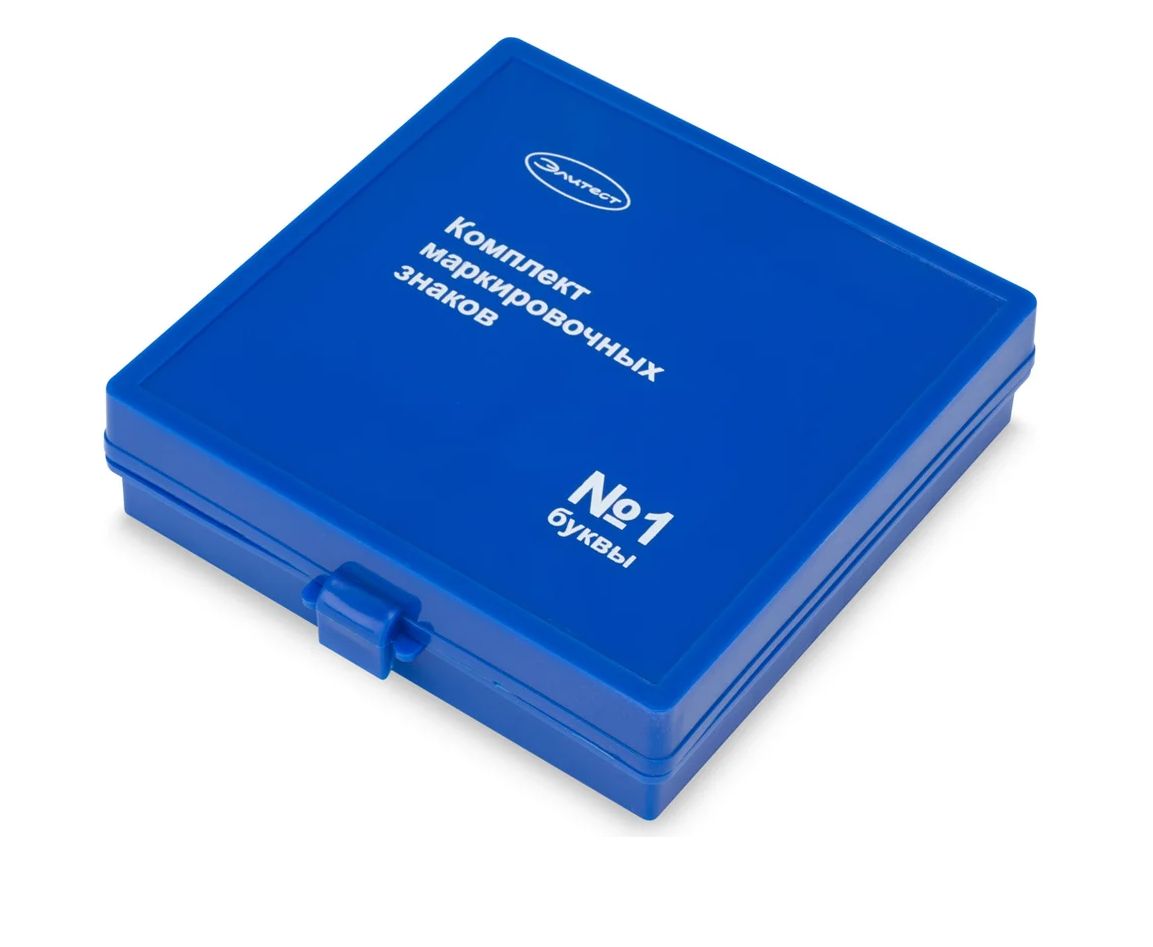

Коробка — 1 шт.
Паспорт — 1 экз. на партию
