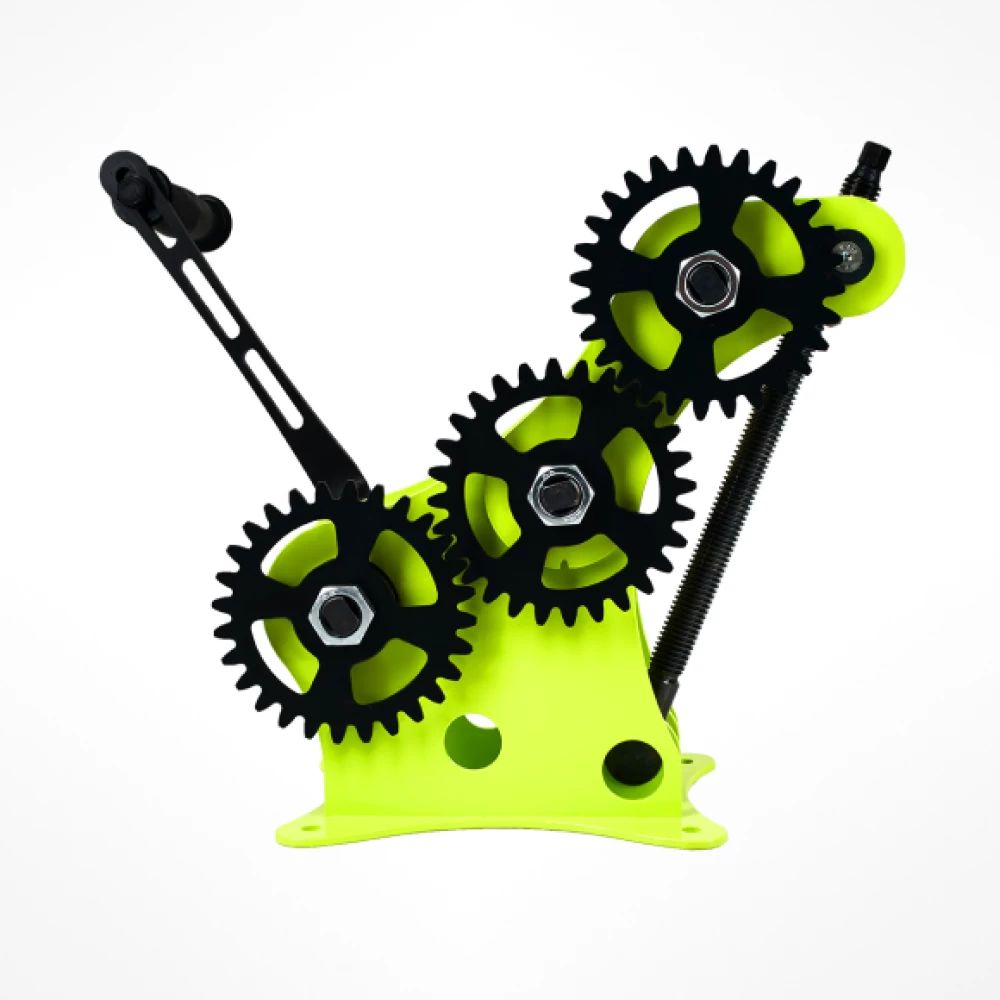

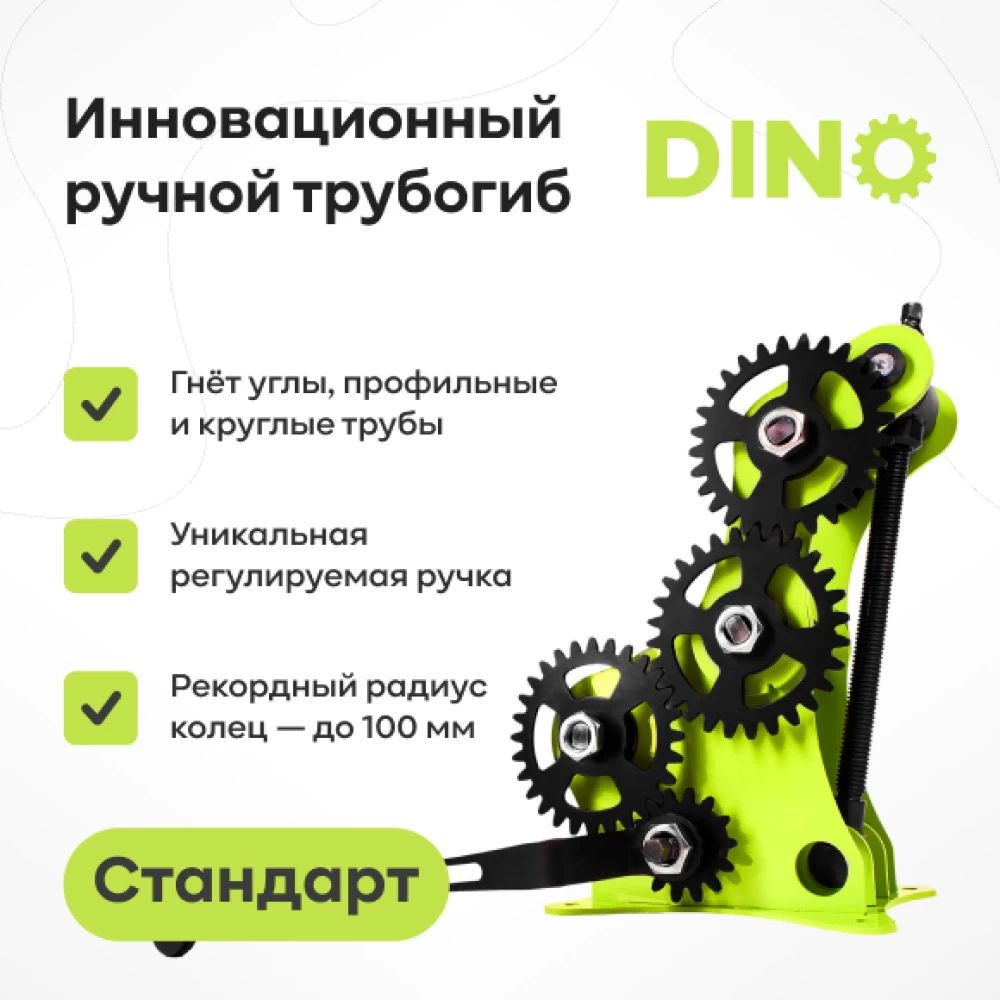

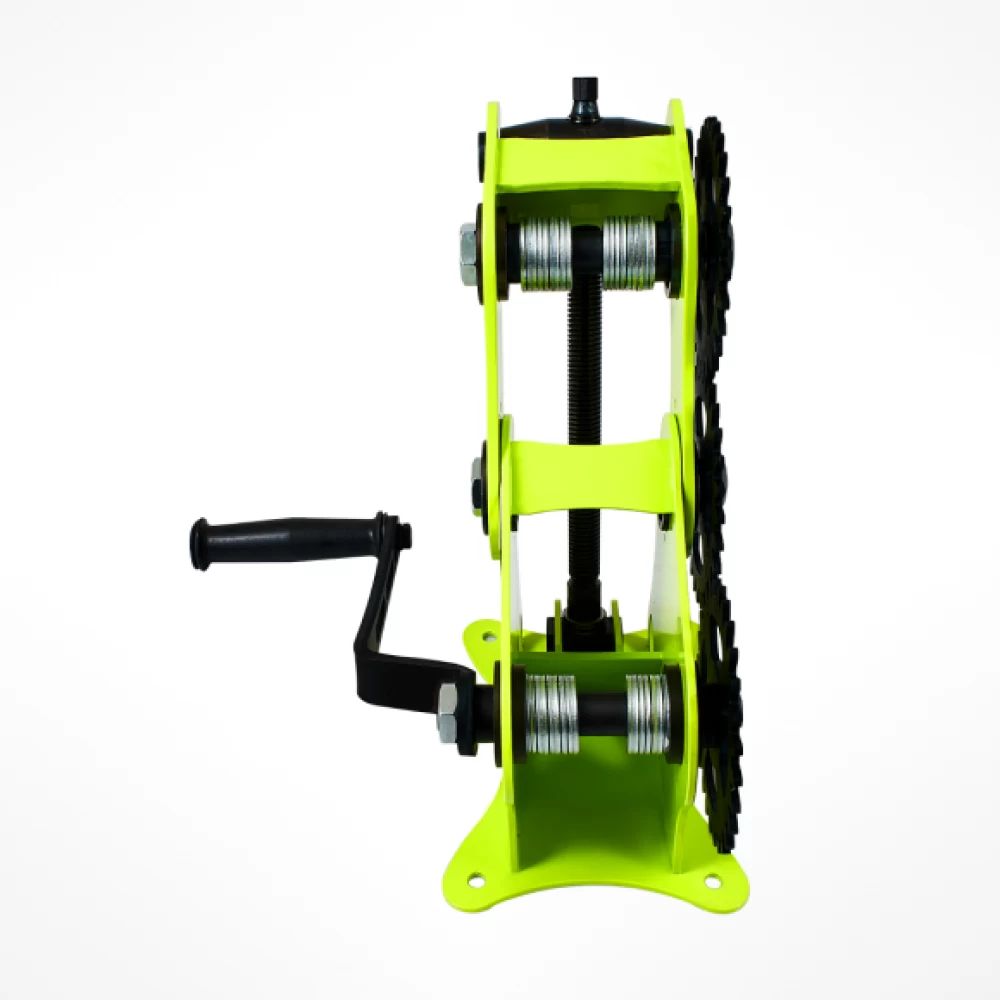

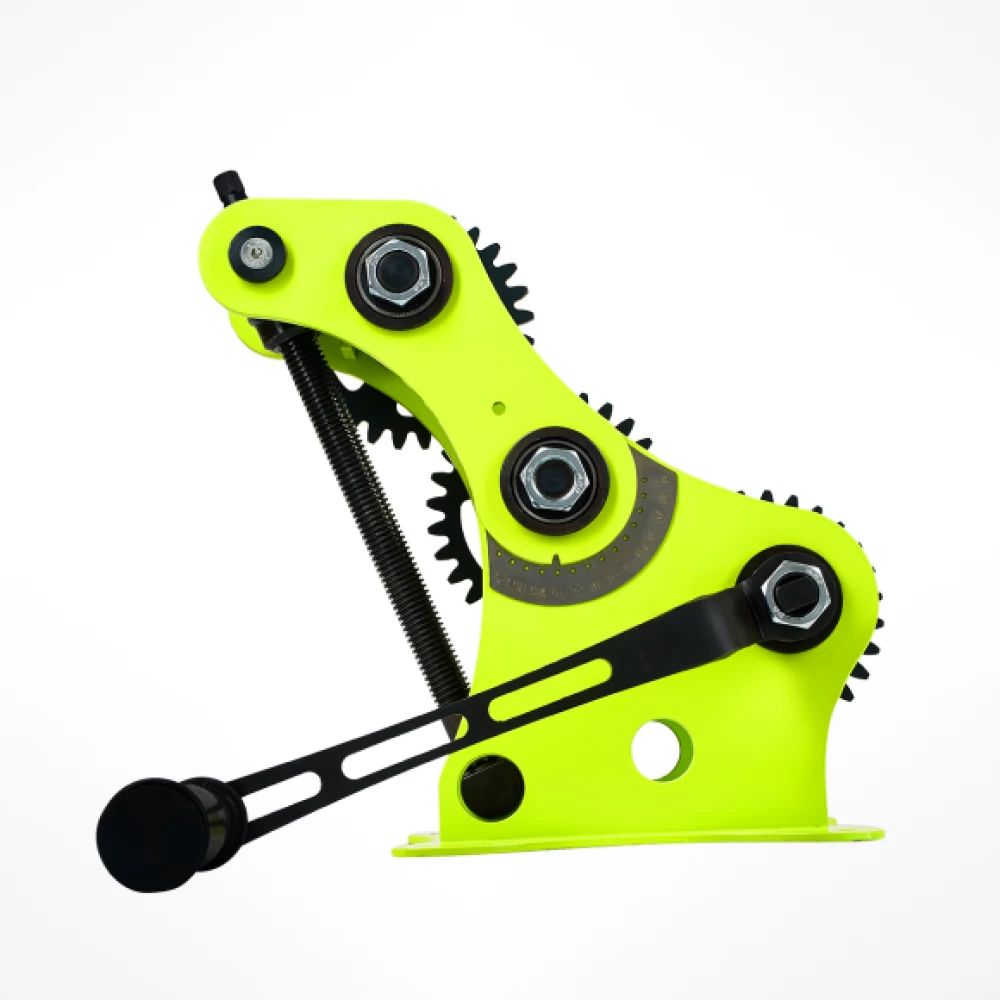

Трубогиб Дино NEW в полной комплектации

Трубогиб DINO NEW - инновационный ручной станок, работающий по принципу пластической деформации.

Используется для гиба профильных и круглых труб, прутков, полос для получения закруглений нужного радиуса. Произведён по особой запатентованной технологии, применим в домашней мастерской и малом бизнесе.

Трубогиб DINO NEW справится с широким спектром задач. Можно делать ограды, теплицы, навесы и беседки, а также изящные дизайнерские рамки, подставки, люстры и полки, лофт-мебель.

Для каких профилей подходит трубогиб DINO
прямоугольные трубы (диаметр от 10х15 до 40х60 мм, толщина до 3 мм)
квадратные трубы (диаметр от 10х10 до 40х40 мм, толщина до 3 мм)
квадратные прутки (диаметр от 10х10 до 20х20 мм)
полосы (до 10х60 мм)
круглые трубы (диаметр до 42,3 мм, толщина до 3,2 мм)
круглые прутья (диаметр 10–25 мм)

Трубогиб надёжен: имеет прочную раму, три вала прошли ТВЧ-закалку. Для обработки их, а также шестерней, использовалось химическое оксидирование. Высокое качество устройства позволяет предоставить на него длительную гарантию — 3 года. Конструкция инновационна.

У трубогиба три ведущих вала, что обеспечивает максимальное соприкосновение, отсутствие смещений и пробуксовок.

Поворотная рама гарантирует эффективность прижимного механизма. Диапазон вращения рамы – 0–120०. Специфика функционала — трубогиб позволяет создавать кольца почти любого диаметра, от 100 мм.

Углогиб (дополнительная комплектация) позволяет сделать П-образные, квадратные и прямоугольные заготовки. Гнуть — комфортно. Удобная ручка, шестерёнчатый механизм обеспечивают минимальное усилие. Справится даже ребёнок!

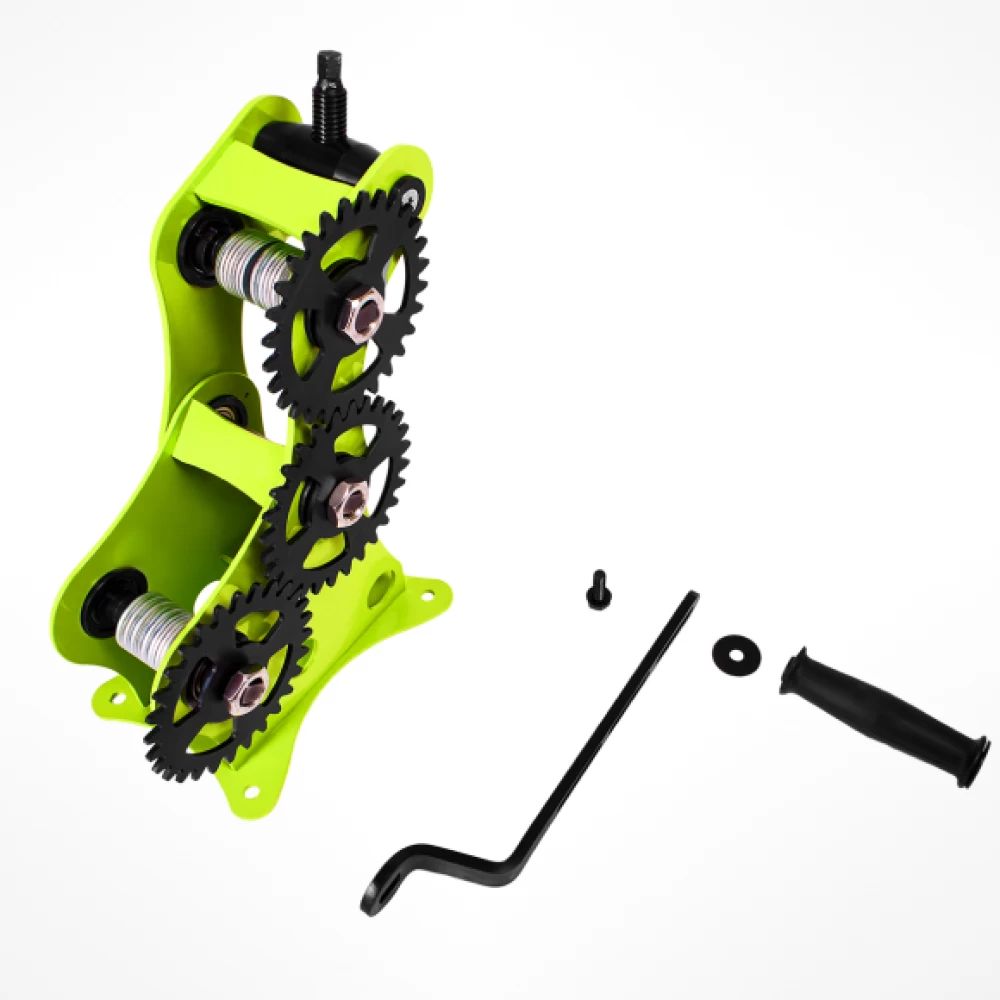

Кроме того, прост в сборке. Нужно лишь снять защитную плёнку и надеть рукоять. Компактный профилегиб не займёт много места на рабочем столе, удобен в транспортировке. Размер - 241х166х556 мм, вес - 15 кг.

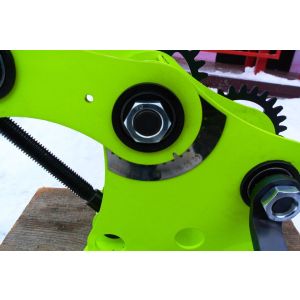

ПРОЧНАЯ ПОВОРОТНАЯ РАМА 6 и 4 мм – толщина рамы и станины. Дополнительную надёжность обеспечивают сварные рёбра жёсткости. Корпус станка вырезан лазером с точностью до долей миллиметра, потому валы абсолютно параллельны. ТВЧ-закалка, химическое оксидирование валов — эффективная защита от коррозии. С поворотной рамой можно менять угол гиба, работать с профилем, круглой трубой.

Винт имеет трапецеидальную резьбу Tr20х3 с шагом 3, поэтому более износоустойчив, выдерживает высокие осевые усилия, обладает низким коэффициентом трения. Винт без ручки, потому станок можно применять для создания колец малого диаметра

РАДИУСНАЯ ЛИНЕЙКА

Повторяемость дуг реализована наличием радиусной линейки. Она сделана из металла, надёжно закреплена на корпусе.

3 ПРИВОДНЫХ ВАЛА

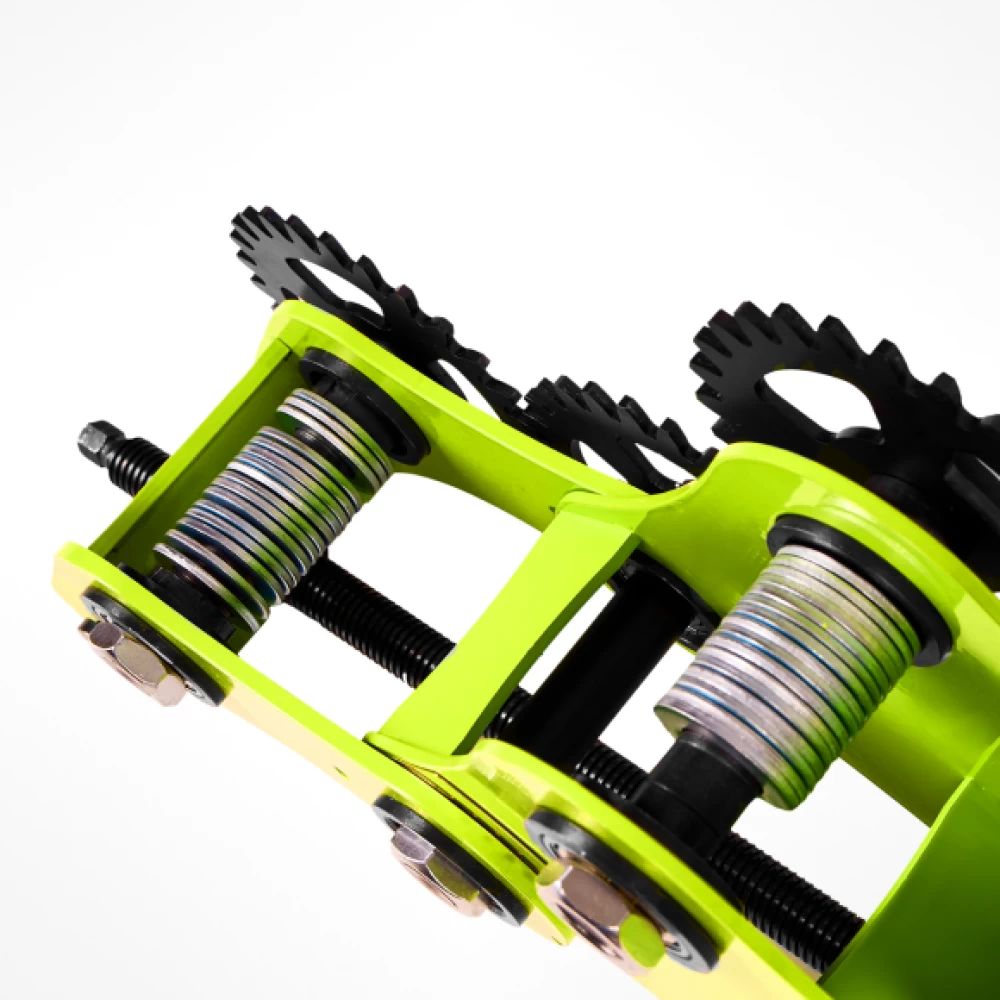

Трубогиб с тремя строго параллельными ведущими валами вместо стандартных одного или двух. Один вал — прижимной, два — опорные. Даже широкие и толстостенные профили не проскальзывают при прокате. Регулировочные шайбы в комплекте (32 шт.) легко устанавливаются на оси опорных валов, дополнительно удерживают деталь от смещения. Вал для ребра жёсткости (дополнительная комплектация) применяется для проката профиля на ребро.

МОЩНЫЕ ШЕСТЕРНИ

Шестеренчатый привод эффективно передаёт вращательный момент. Закреплены гайками на корпусе, выполнены из стали толщиной 4 мм, соответствуют ГОСТ 21354. Защищены от коррозии методом химического воронения.

ТЕЛЕСКОПИЧЕСКАЯ РУЧКА

Конструкция ручки позволяет регулировать положение и скорость вращения для работы с профилями разного размера. Ручка съёмная, на её место можно установить понижатель передач для дрели или перфоратора. Это позволит автоматизировать, ускорить прокат трубы.

ПРОФЕССИОНАЛЬНЫЙ ПРОКАТ

В связи со спецификой конструкции DINO NEW может работать с трубой и профилем как самого малого, так и значительного размера, формируя дуги, кольца различного диаметра. Применим профиль от 10х10 до 40х60 мм, круглый пруток диаметром до 25 мм, трубы — до 48 мм. Максимальная толщина стенки — 3,2 мм.

Вес 15 кг

Марка стали СТ-3, СТ-45

Покрытие Порошковая краска 389 U PE

Габариты (ВхШхГ) 241х166х556 мм

Толщина станины 4 мм Макс.

ширина профильной трубы 60 мм

Макс. высота профильной трубы 40 мм Макс.

толщина стенки трубы 3,2 мм

Тип привода Шестерёнчатый

Кол-во регулировочных шайб 32 шт

КОМПЛЕКТАЦИЯ:

Трубогиб "DINO" - 1шт.
Гарантийный талон - 1шт.
Подробная инструкция - 1шт.
Книга чертежей (PDF формат - электронный)
Гаечный ключ - 1шт.
Набор для крепежа - 1шт.

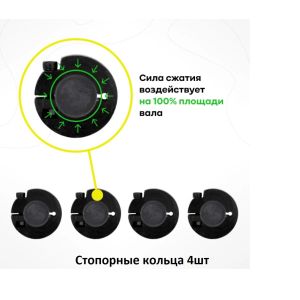

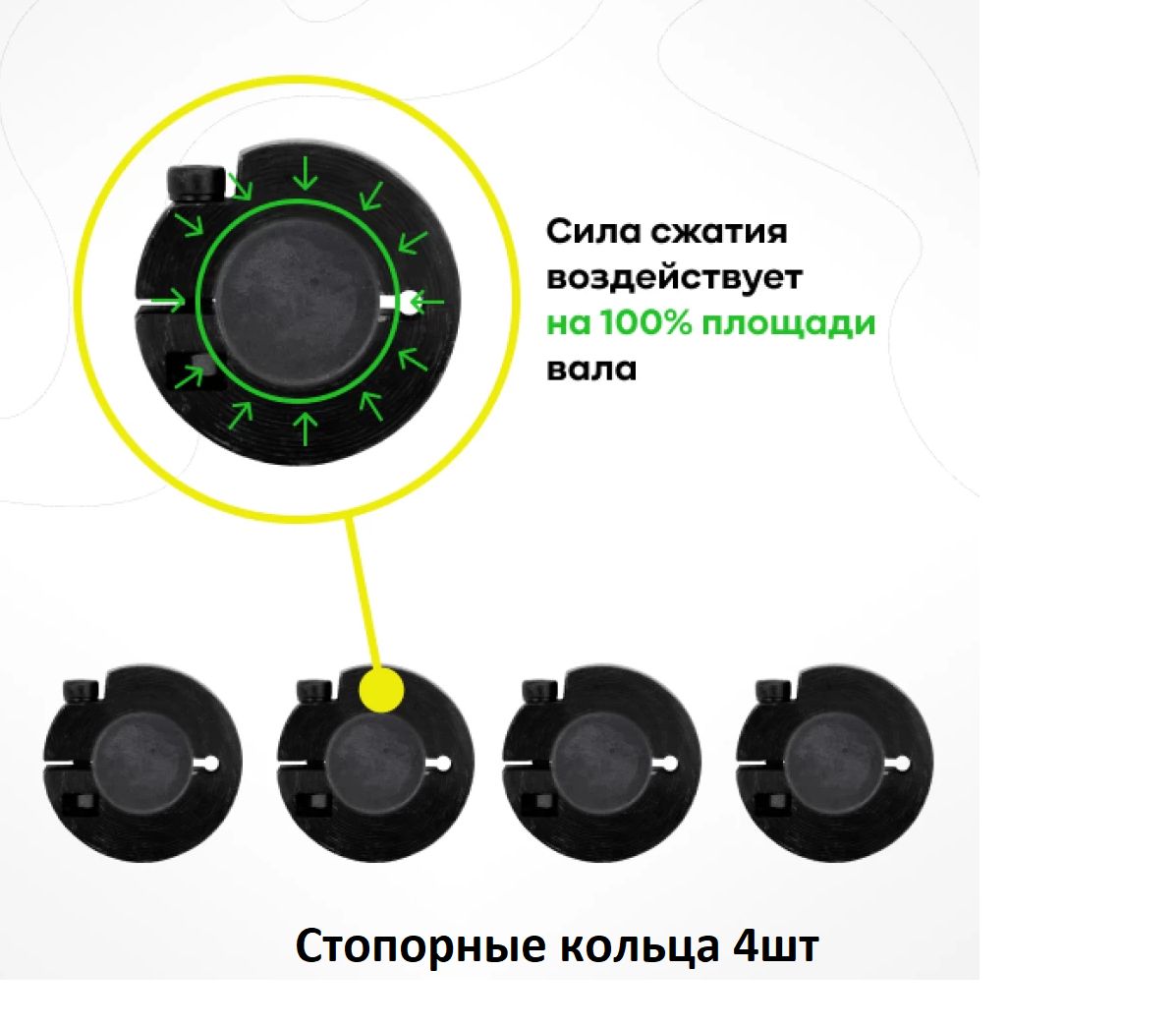

ДП17 Стопорные кольца на ТГ Дино и Удачный (4 шт) NEW (22) - 4шт.

Стопорные кольца (новые) — универсальное приспособление для фиксации большинства типов труб, профиля и т. п. Подходят для трубогибов «DINO Стандарт», «Удачный Стандарт» и «Премиум». Стопорные кольца нового типа — уникальное предложение для мастеров, работающих с разными типами труб, профиля, полосой и прутками. В отличие от колец старого образца, которые пока активно используются, наши кольца обеспечивают безопасную фиксацию без вмятин на валках; надёжное крепление элементов без смещения трубы или профиля в сторону; быстрое и простое размещение — крепёж за счёт шестигранников. Ещё одна новая возможность. Оптимальная сила сжатия колец и плотное их закрепление на валах позволяет прокатывать полосы на ребро. С такой задачей не справится ни один из аналогов! Кольца отличаются высокой прочностью, не поддаются ржавчине. Материал изготовления — оцинкованный металл. Диаметр — 49 мм, толщина — 9 мм. При создании данного приспособления использован инновационный подход. Потому новые стопорные кольца — запатентованная разработка.

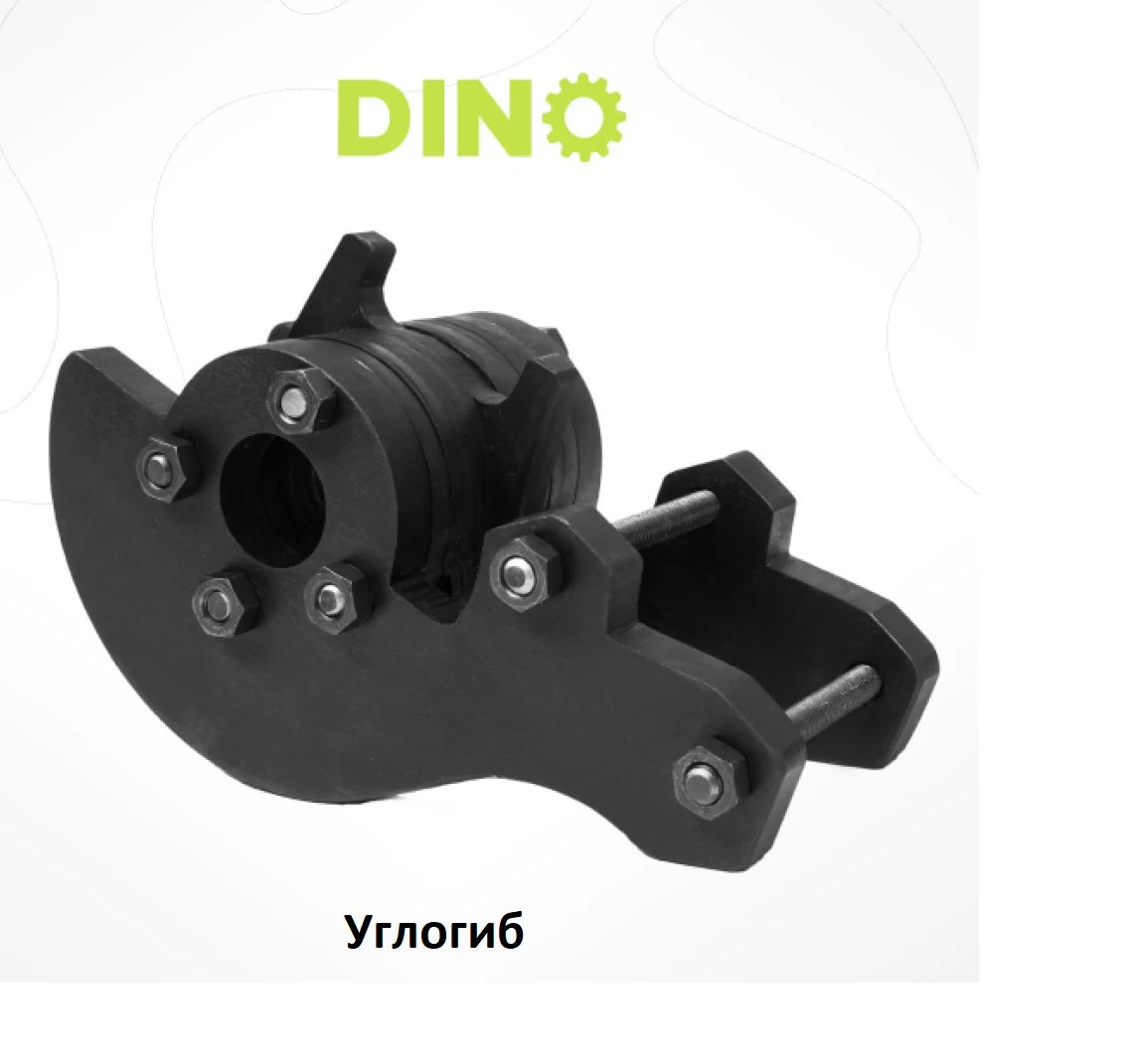

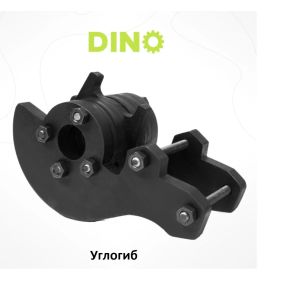

Углогиб для Дино - 1шт.

Углогиб — приспособление для создания П-образных, квадратных и прямоугольных заготовок с внешним углом 90 градусов. Позволяет избежать резки и сварки при выполнении подстолий, рамных конструкций, ножек и иных элементов садовой и лофт-мебели. Подходит для трубогибов DINO Стандарт. Углогиб — дополнительное приспособление для работы с трубогибами DINO, позволяющее осуществлять гиб труб и профиля под прямым углом (максимальный внутренний угол 80°). Углогиб позволяет гнуть профильные трубы шириной от 15 до 40 мм и высотой до 25 мм. Устройство достаточно простое, включает: наборные пластины для выставления ширины оправки под определенный размер профиля (толщина от 1,5 до 10 мм), шпильки и гайки М6 для закрепления конструкции на корпусе трубогиба DINO. Для работы с профилями разной ширины можно добавлять или убирать наборные пластины. Загнуть трубу просто. Надо опустить поворотную раму и разместить заготовку в углогибе. Далее поворотом винта необходимо поднять подвижную раму, загибая заготовку до нужного угла. С помощью углогиба можно создать: опоры для мебели, стулья/табуреты/кресла, полки; рамные конструкции, мангалы, автобоксы и прочее. Устройство максимально компактно: длина 149 мм, ширина 74 мм, высота: 88 мм. Вес — 1,6 кг. Материал — сталь СТ-3. Класс прочности шпилек и гаек углогиба — 10,9. Количество пластин: 15 шт. Система позволяет согнуть профиль под идеально-прямым углом сразу на станке, без резки и сварки или покупки дорогостоящего оборудования! Для быстрого и точного измерения угла при использовании углогиба рекомендуем использовать специальное приспособление — угломер. Он выполнен из нержавеющей стали AISI 430. Диапазон измерений: 0-95°, точность: ±1°. Размеры угломера: 102х216х16 мм.

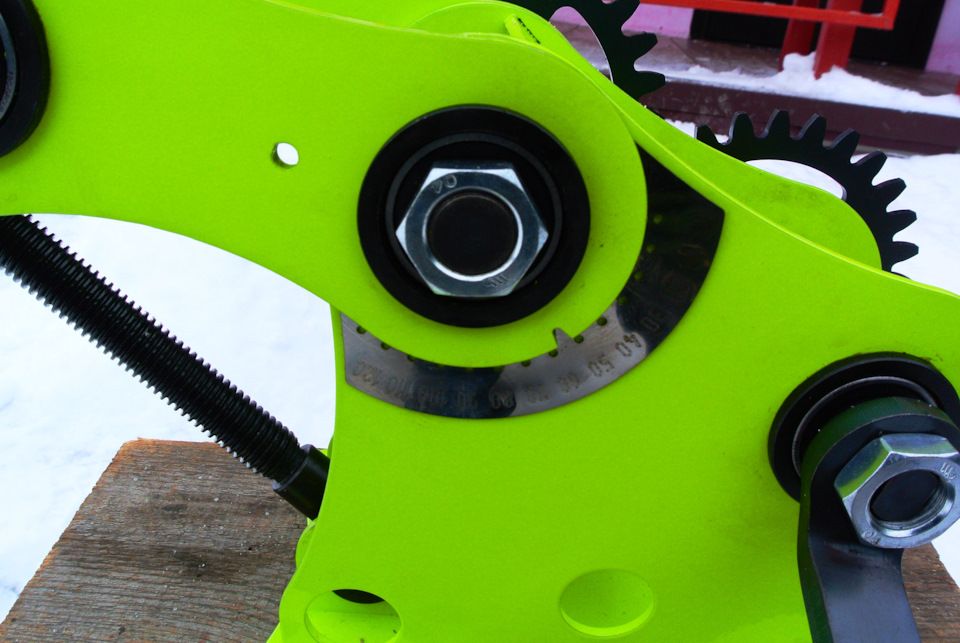

Угломер - 1шт.

На основной раме установлен угломер — транспортир, по сути. Благодаря ему можно устанавливать нужные углы при гибки профилей. Как называет это производитель — радиусная линейка. С ней легко получать идеально ровные одинаковые дуги. Сделана из металла и надёжно закреплена на корпусе.

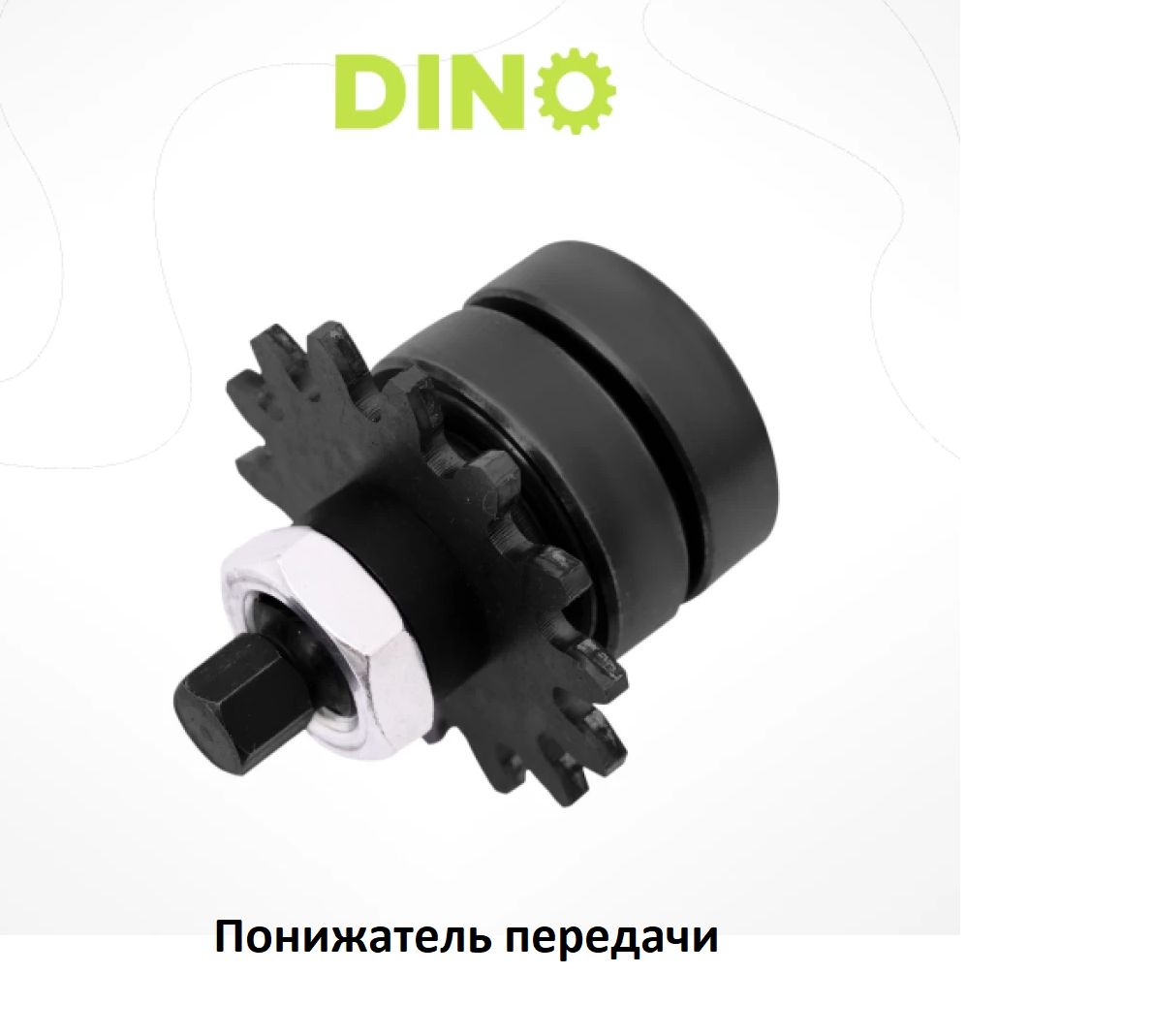

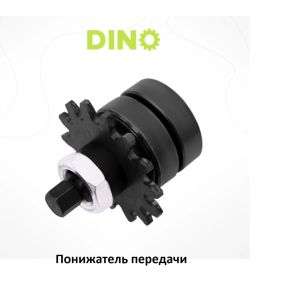

Дино понижатель передачи - 1шт.

Понижатель передачи — устройство, позволяющее автоматизировать вращение валов с помощью дрели, шуруповёрта или перфоратора. Подходит для трубогибов DINO Стандарт. Понижатель передачи позволяет изменить тип вращения валов, из ручного (с помощью ручки) сделать его автоматическим. При этом можно обойтись без лишних затрат, задействовав уже имеющийся в вашем доме источник вращающего момента (дрель, шуруповёрт или перфоратор). Это позволит увеличить скорость вращения валков в 2 раза, при этом не вращать ручку вручную. Устройство простое и надёжное. В комплект понижателя передачи включены: три шайбы, гайка, два подшипниковых узла, шайба регулировочная, шестерня и вал. Размеры: длина 81 мм, диаметр — 72 мм.

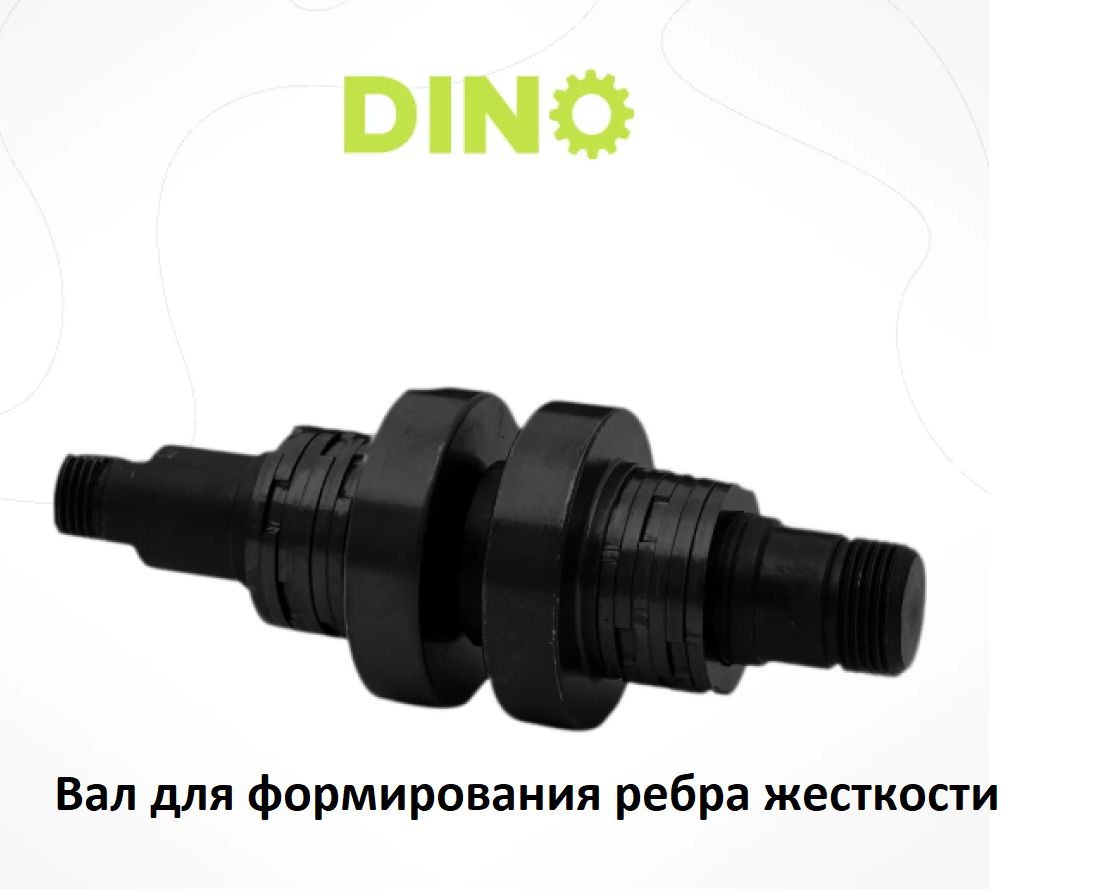

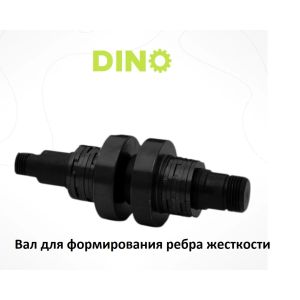

Дино вал для ребра жесткости - 1шт

Вал для ребра жёсткости — дополнительный модуль, позволяющий улучшить качество гиба при работе с профилем. Даёт возможность изготавливать с помощью трубогиба кольца малого радиуса, а также работать с профилем 50–60 мм (для трубогибов DINO Стандарт). Вал для ребра жёсткости — дополнительный вал для работы с профилем, позволяющий: формировать ребро жёсткости; сохранять стенки ровными, не меняя геометрию профиля в процессе гиба; гнуть прямоугольные трубы «на ребро». Таким образом, спектр возможностей трубогиба расширяется. Валы для ребра жёсткости особенно важны при работе с профилем максимальной ширины (50–60 мм), а также для создания колец малого радиуса. Валы высокого качества, металл не сминается. Материал — сталь СТ-45. Присутствует ТВЧ закалка — до твёрдости HRC 45...50. Класс прочности: 10.9 (сверхпрочные). Длина вала — 136 мм, диаметр (максимальный) — 48 мм.

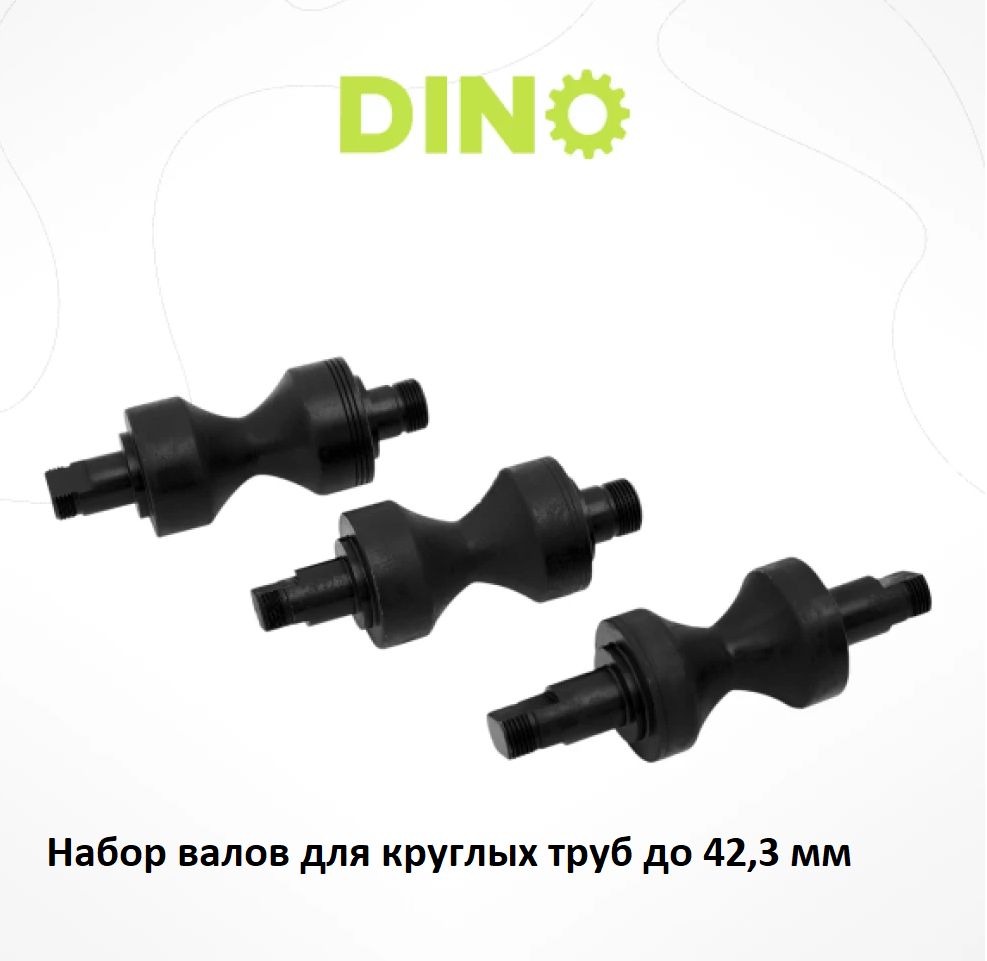

Дино комплект валов для круглых труб (3 вала)

Набор валов для круглых труб 42,3 мм — комплект из трёх валов, позволяющий прокатывать круглые трубы без сплющивания. Используется при работе с трубогибами DINO Стандарт.

Материал: сталь СТ-45,
ТВЧ закалка: до твердости HRC 45...50,
Класс прочности: 10.9 (сверхпрочные),
Использование: все трубы от 10 до 42.3 мм.

Для профиля и круглых труб, исключают сплющивание металла

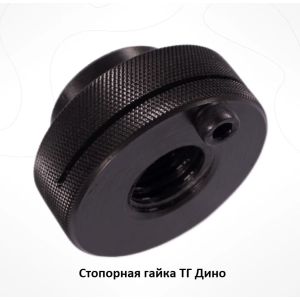

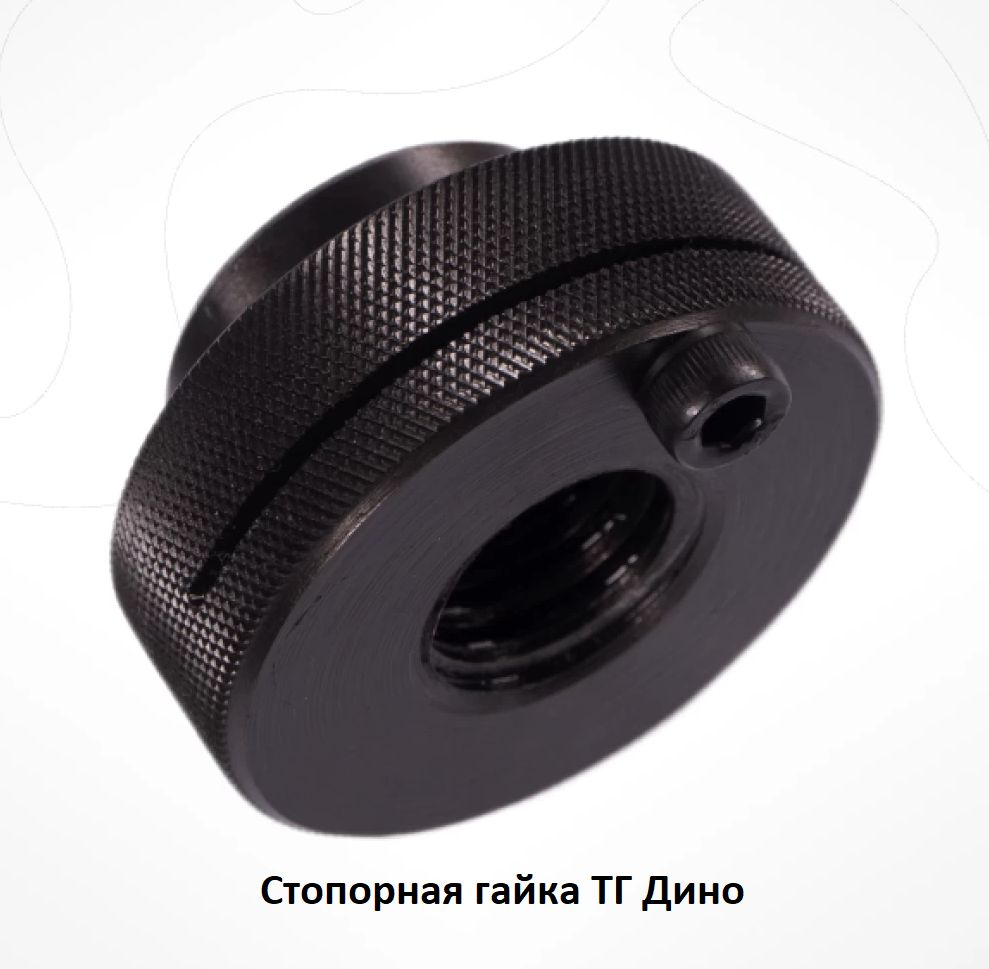

Стопорная гайка ТГ Дино - 1шт

Стопорная гайка с контрящим винтом — приспособление для создания дуг с одинаковым углом гиба. Подходит для трубогибов DINO, модели Лайт и Стандарт.
Стопорная гайка с контрящим винтом используется для того, чтобы ещё удобнее и проще прокатывать одинаковые дуги. Она позволяет зафиксировать показатель гиба, и далее постоянно не сверяться с угломером, повторяя изгиб с высокой точностью.
Приспособление надёжно, ориентировано на долговременную работу. Оно выполнено из качественной закалённой стали СТ-45, покрытой химическим оксидированием. Диаметр гайки — 48 мм, толщина — 31 мм
