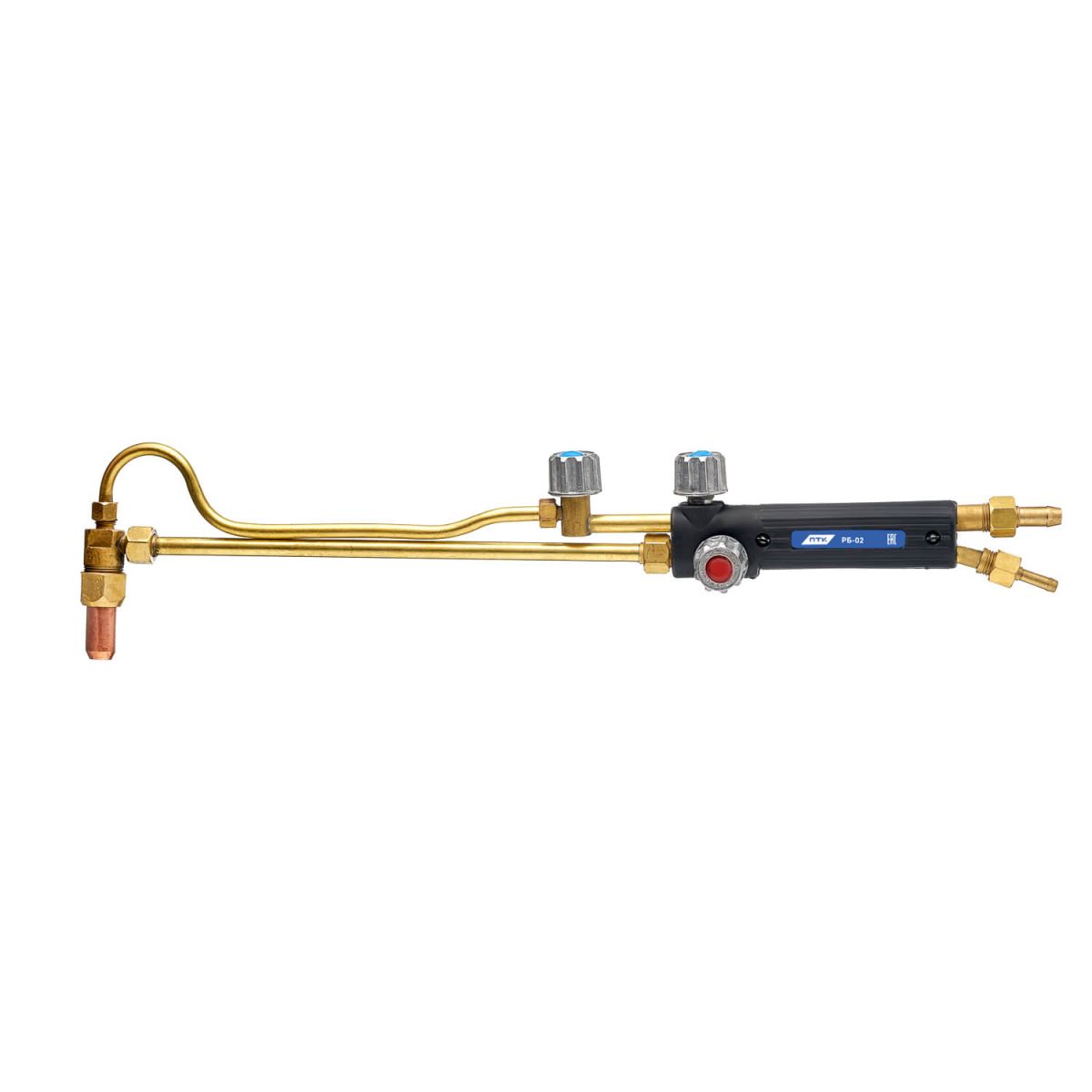

Резак бензиновый РБ-02

Резак жидкотопливный бензиновый предназначен для ручной разделительной резки углеродистой и низколегированной стали толщиной до 200 мм. Укомплектован наружным и внутренними мундштуками.

РБ-02 (тип «Луч») – это бензино-кислородный резак, который предназначен для ручной разделительной резки низкоуглеродистых сталей толщиной до 200 мм с использованием в качестве горючего бензин марки «А-76», «АИ-91», «А-95 по ГОСТ 2084-77, а также бензин марки «Нормаль-80» и «Регулятор-91» по ГОСТ 51105-97.

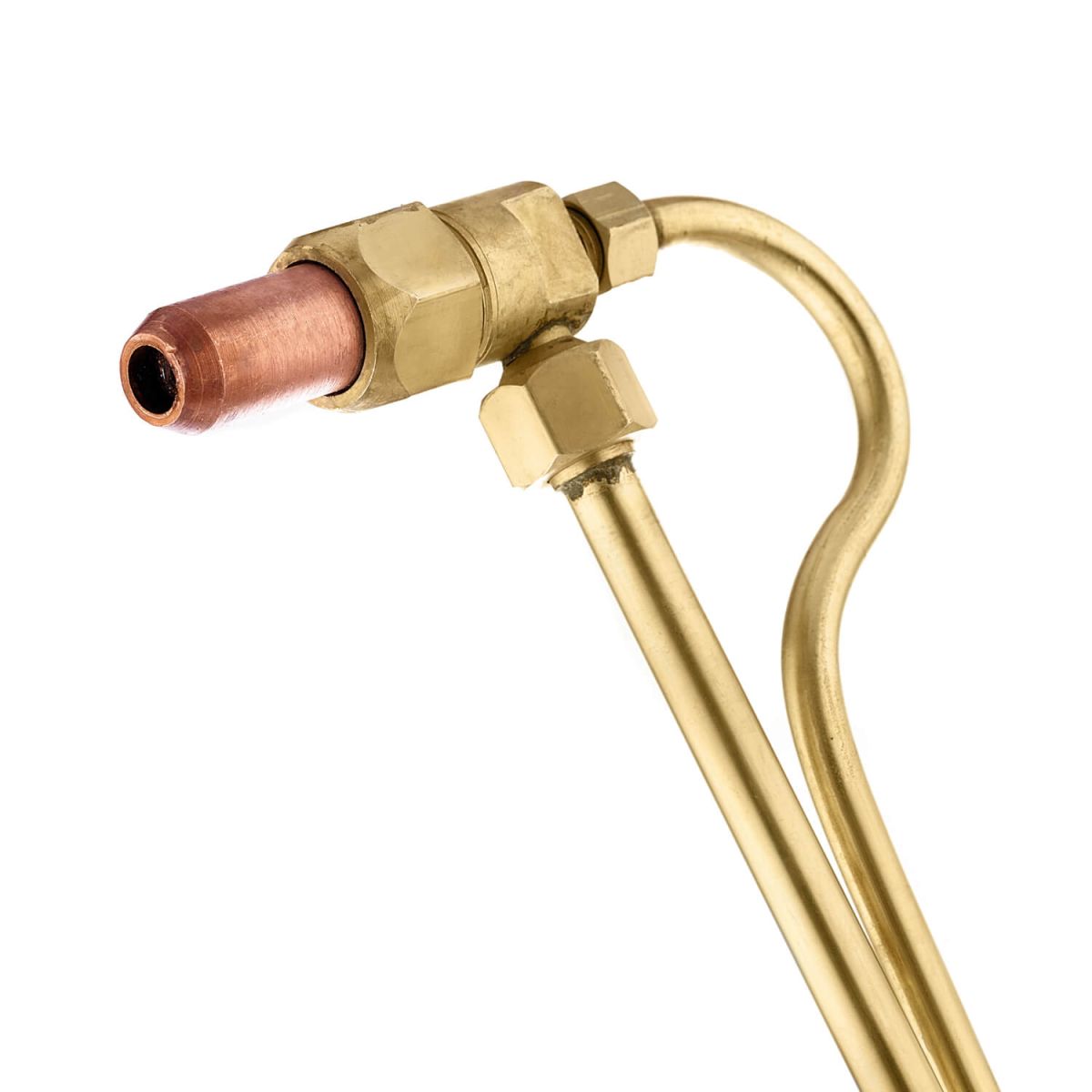

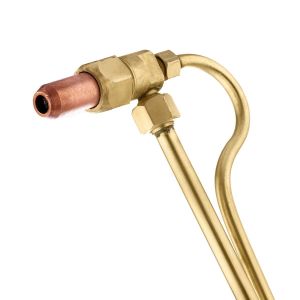

Бензинорез является жидкотопливным резаком «распылительного» типа. Бензин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП) и, обогащая его, образуется аэрозоль кислородо-бензиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.

Резак поставляется в сборе с наружным мундштуком и с внутренними мундштуками №1, 3, 4. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла:

№1 (3–15 мм)
№2 (15–30 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
№3 (30–50 мм)
№4 (50–100 мм)
№5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности РБ-02:

Отличительная особенность резака РБ-02 заключается в том, что в конструкции резака отсутствует асбестовый шнур и отдельное подогревающее пламя для испарения дизельного топлива.
Классическая компоновка вентилей. Конструкция схожа с газовыми резаками инжекторного типа.
Полный выход на рабочий режим в течение 2-х минут.
Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава без дополнительных переходников. Ниппель для подачи кислорода подходит для рукавов с внутренним диаметром 9 мм и гайка накидная с резьбой M16х1,5. Ниппель для подачи керосина – 6 мм и гайка накидная - М14х1,5.
Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация РБ-02:

Резак бензиновый РБ-02– 1 шт.
Мундштук наружный – 1 шт.
Мундштук внутренний №1, 3, 4 – по 1 шт.

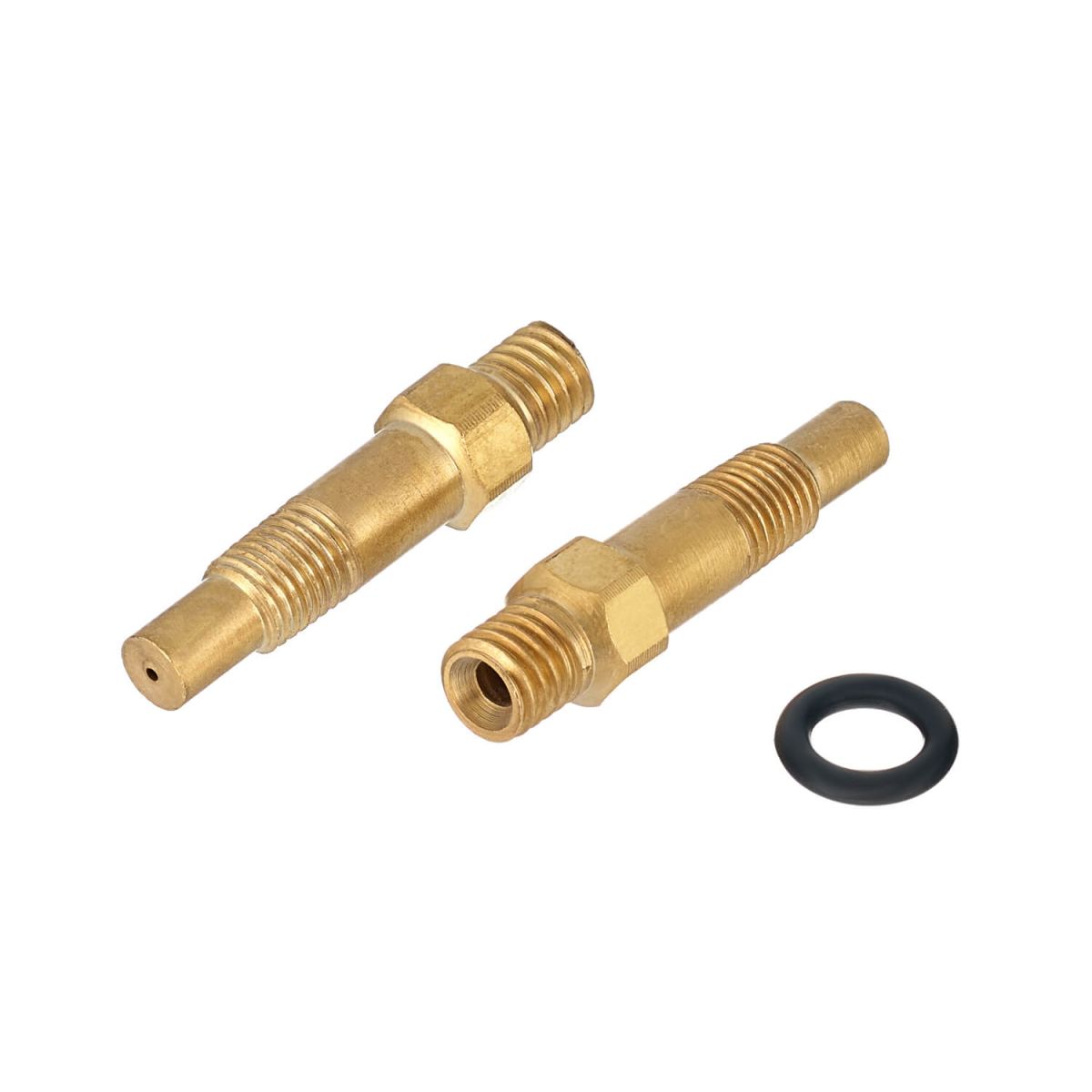

Ниппель диаметром 6 и 9 мм – по 1 шт.
Гайка накидная М14х1,5 – 1 шт.
Гайка накидная M16х1,5 – 1 шт.
Кольцо уплотнительное резиновое – 1 шт.
Руководство по эксплуатации – 1 шт.

Важно! В комплект поставки не входит внутренний мундштук №2 и №5.

Технические характеристики

Применяемая горючая жидкость: Бензин
Толщина разрезаемого металла, мм: до 200
Давление кислорода на входе, МПа (кгс/см²): 0,35–0,85
Давление бензина на входе, МПа (кгс/см²): 0,05–0,15
Расход кислорода, м³/ч: 3,4–18,0
Расход бензина, м³/ч: 0,9–1,6
Исполнение: Вентильное
Угол наклона головки резака: 90°
Длина резака, мм: 520
Вес нетто, кг: 0,8
